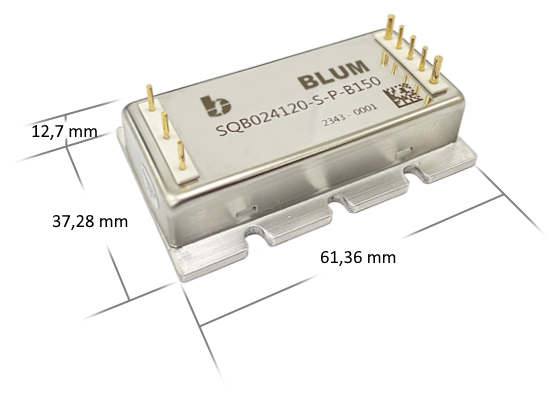

Die SQB-Serie sind isolierende DC/DC Powermodule im Eighth-Brick-Footprint. Die Module liefern eine Ausgangsleistung bis zu 150W und sind in einem sehr weiten Temperaturbereich (-45°C bis 105°C) einsetzbar.
Die Powermodule arbeiten mit festfrequenter Schaltfrequenz, dies erlaubt einen hohen Wirkungsgrad und eine sicher beherrschbare EMV.
Ein komplett geschlossenes Aluminiumgehäuse bietet zusätzliche Schirmung vor hochfrequenter Ein- und Austrahlung.
Zusätzlich sind im Gehäuse M3 Gewindeeinsätze optional möglich, die eine mechanische Anbindung zur Wärmeabfuhr möglich macht-

Die Eighth-Brick Module sind in den Standardausgangsspannungen 5V, 12V, 15V, 24V, 28V und 48V erhältlich, welche im Bereich von +/- 10% einstellbar sind.
Sonderspannungen sind auf Anfrage möglich.

Der DC-Eingangsspannungsbereich reicht von 9Vdc bis 425Vdc und bietet dadurch höchste Flexibilität in vielen Anwendungen.
Eingangsbereiche: 18V (9...36V), 24V (18...36V), 36V (18...75V), 110V (40...180V) und 300V (180...425V)

Ein Remote On/Off Eingang erlaubt das fern Ein-/ Ausschalten der Module.

Umfangreiche Schutzfunktionen, gegen Kurzschluss (SCP), Überspannung (OVP), Überstrom (OCP) und Übertemperatur (OTP) schützen nachfolgende Elektronik sicher.
Alle Schutzfunktionen sind mit Wiedereinschaltfunktion, die Powermodul starten automatisch, sobald wieder Normalbedingungen erkannt werden.

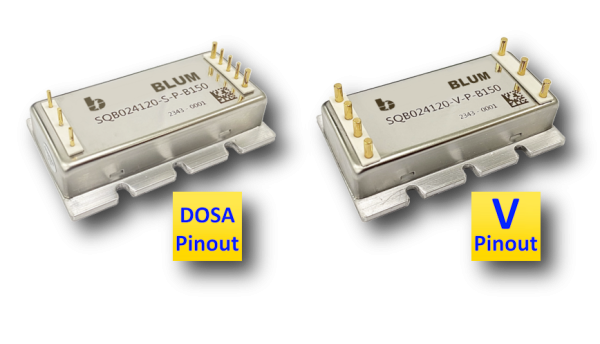

Die Module sind im DOSA- und im V-Pinout erhältlich, die Pins sind aus vergoldeter Kupferlegierung, damit ist eine sehr hohe und reproduzierbare Lötqualität garantiert.
Alle Kapazitäten sind als Keramikkondensatoren ausgeführt und gewährt eine hohe Betriebseinsatzfähigkeit.

Die Modulfamilie korrespondiert mit allen relevanten Standards aus den Bereichen Industrie, Bahntechnik, Defense Tech, Robotik, Telekommunikation und Avionik.

Design-in und EMV-Service:

Unsere Experten beraten Sie sehr gerne in der Auswahl des richtigen Moduls in Ihrer Anwendung.
Wir unterstützen in jeder Phase des Design-ins und bieten Unterstützung bei der EMV-Zulassung.

100% kundenspezifische Komplettlösungen:

Auf Wunsch realisieren wir kundenspezifischen Komplettlösungen inklusiv passender Mechanik und individueller Kontaktiermöglichkeiten.
